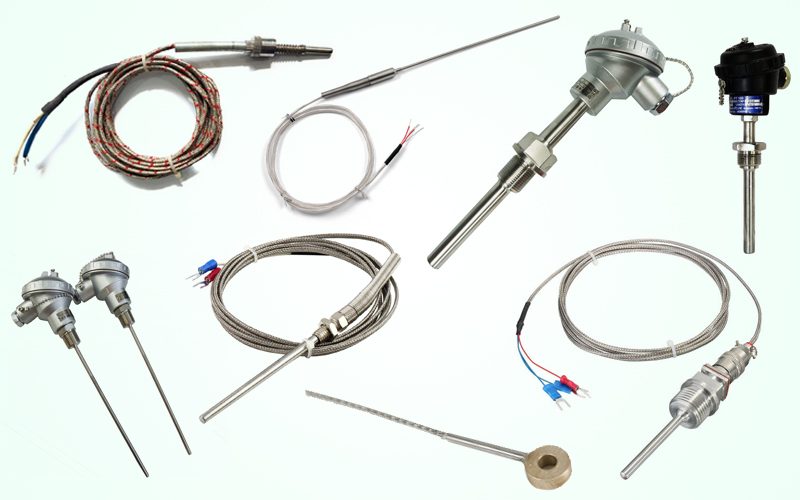

Elcost Company srl proiectează și fabrică senzori industriali de temperatură, atât termorezistențe (RTD) cât și termocupluri, pentru o gamă largă de aplicații industriale și energetice. Senzorii sunt realizați conform standardelor europene EN 60751 (RTD) și EN 60584 (termocupluri), cu toleranțe de clasă A sau B, la cerere.
Termorezistențe industriale (RTD)
Termorezistențele sunt senzori de temperatură bazați pe variația rezistenței electrice a unui element sensibil (platină) cu temperatura. Sunt preferate pentru precizie ridicată în domenii de temperaturi moderate.
| Tip | Detalii |
|---|---|
| Pt100 | 100 Ω la 0°C, compatibilitate largă cu instrumentația industrială existentă |
| Pt500 | 500 Ω la 0°C, avantajos în instalații cu cabluri lungi, reduce influența rezistenței de linie |
| Pt1000 | 1000 Ω la 0°C, sensibilitate mai mare la variații mici, larg utilizat în automatizări clădiri și HVAC |
| Domeniu temperaturi | –200°C ... +850°C |
| Conexiuni | 2, 3 sau 4 fire |
- Cu sau fără teacă de protecție (termoput)
- Cap de conexiuni detașabil sau fix
- Diverse materiale de construcție (inox, alamă, oțel carbon)
- Posibilitate de integrare a transmițătorului 4–20 mA în capul de conexiuni
Termocupluri industriale
Termocuplurile sunt senzori termoelectrici care generează un mic curent electric proporțional cu diferența de temperatură dintre joncțiunea de măsurare și joncțiunea de referință. Sunt utilizate în special la temperaturi ridicate sau în medii agresive.
| Tip | Materiale | Domeniu temperaturi |
|---|---|---|
| Tip J | Fe/CuNi (Constantan) | –40°C ... +750°C |
| Tip K | NiCr/NiAl (Cromel/Alumel) | –200°C ... +1260°C |
| Tip T | Cu/CuNi (Constantan) | –200°C ... +350°C |
| Tip S | PtRh10/Pt | 0°C ... +1600°C |
Cabluri de prelungire și compensare pentru termocupluri
Cablurile de prelungire (extensie) utilizează aceleași materiale conductoare ca termocupla și pot fi folosite pe toată lungimea instalației, de la punctul de măsurare la instrument, fără erori suplimentare. Cablurile de compensare folosesc aliaje mai economice ce reproduc fidel caracteristica EMF a termocuplei în intervalul de temperaturi ambientale (−40°C … +120°C) și sunt utilizate curent pentru racordarea termocuplelor de tip R, S și B, la care materialele electrozilor (platină/platină-rodiu) sunt prea costisitoare pentru fabricarea cablurilor de extensie.
| Tip | Conductor + | Conductor − | Culoare cablu (IEC) | Domeniu temperaturi | Tip cablu |
|---|---|---|---|---|---|
| J | Fe (Fier) | CuNi (Constantan) | Negru | −40°C … +750°C | Extensie |
| K | NiCr (Chromel) | NiAl (Alumel) | Verde | −40°C … +1000°C | Extensie |
| T | Cu (Cupru) | CuNi (Constantan) | Maro | −200°C … +350°C | Extensie |
| E | NiCr (Chromel) | CuNi (Constantan) | Violet | −40°C … +750°C | Extensie |
| N | NiCrSi (Nicrosil) | NiSi (Nisil) | Roz/Somon | −40°C … +1000°C | Extensie |
| R | PtRh13 / Pt | Cu/CuNi (aliaj compensare) | Portocaliu | −40°C … +200°C | Compensare |
| S | PtRh10 / Pt | Cu/CuNi (aliaj compensare) | Portocaliu | −40°C … +200°C | Compensare |
| B | PtRh30 / PtRh6 | Cu/Cu (aliaj compensare) | Gri | 0°C … +100°C | Compensare |
Materiale de izolație
- PVC — −40°C … +105°C: aplicații industriale standard, rezistență chimică bună, cost redus
- Cauciuc siliconic — −60°C … +200°C: medii cu variații mari de temperatură, flexibilitate excelentă la temperaturi scăzute
- PTFE (Teflon) — −80°C … +260°C: rezistență chimică excepțională, aplicații criogenice, chimice și alimentare
- Fibra de sticlă — până la +480°C: cuptoare industriale, turnătorii, zone cu temperaturi ridicate
- Fibra ceramică — până la +1000°C: procese la temperaturi foarte ridicate, direct în atmosfere oxidante sau reducătoare
Versiuni constructive
- Neecranat — aplicații cu nivel scăzut de interferențe electromagnetice
- Ecranat cu folie de aluminiu + fir de drenaj — protecție EMI eficientă, cost redus
- Ecranat cu împletitură de cupru cositorit — protecție mecanică și EMI, flexibilitate bună
- Ecranat cu împletitură de inox — rezistență chimică și mecanică sporită, medii agresive
- Multifilar — mai multe perechi de termocupluri în același cablu, cost de instalare redus
- Cu armătură metalică (SWA/STA) — rezistență la deteriorare mecanică și rozătoare, aplicații îngropate
Toți senzorii de temperatură sunt fabricați la comandă, conform specificațiilor clientului: lungime de imersie, diametru tub de protecție, tip de cap, tip de conexiune. Furnizăm certificat de calibrare și documentație de conformitate la cerere.
